하이젠알앤엠(주)

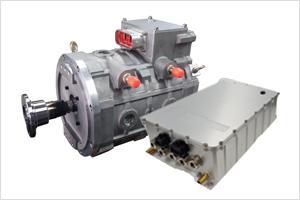

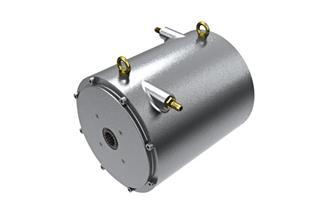

수냉식 - 트럭2.5톤
모델
-
시리즈
전기 자동차용 모터
제품 소개
Series HEV 버스, Truck 등에 최적화 설계
고출력밀도로 소형, 경량화 실현
최적의 수냉식 냉각설계로 냉각효과 극대화
저철손의 고급 전기강판사용
구조강도 안정성확보로 고속영역사용
Spline 혹은 Round Shaft
고온 절연물 사용 및 인버터 Surge 대비 설계
NTC 온도센서 속도센서(Resolver or hall effect sensor)
Motor Specification
| Item | Spec | Item | Spec |
|---|---|---|---|
| Motor Type | IPMSM Interior Permanent Magnet Synchronous Motor | Model | TBD |
| Cooling Method | Water Glycol | Liquid Inlet | ↑12 litter/min |
| Peak Power | 90kW @ 1430r/min | Rated Power | 55kW |
| Peak Power Speed | 1430 r/min | Rated Speed | 2200 r/min |
| Peak Torque | 600N.m | Rated Torque | 240 N.m |
| Motor Voltage | 480Vac | Max Motor Speed | 4000r/min |
| Insulation Class | ↑ F Class | Protection Degree | IP67 |
| Weight | 97kg | Dimension | Refer to Drawing |
| Speed Sensor | Resolver | Temp. Sensor | NTC |
Torque & Power Curve
Specification of Inverter for Traction Motor
| No. | Item | Detail | Unit | Specification |
|---|---|---|---|---|
| 1 | Output Power | Rated Power | [kW] | 75 |
| Peak Power | [kW] | 150 | ||
| 2 | Input power battery | Rated Voltage | [Vdc] | 650 |
| Max. Voltage | [Vdc] | 750 | ||
| Min. Voltage | [Vdc] | 432 | ||
| 3 | Cooling | Type | - | Water |
| Inlet Temperature | [℃] | 65↓ | ||
| Flowing Rate | [ℓ/min] | 12 | ||
| 4 | Electrical | Communication | - | CAN |
| Operating Control Voltage | [Vdc] | 12~24 | ||
| 5 | Mechanical | Dimension(W*D*H) | [mm] | 313*460*120 (Excluding Plug In Part) |
| Ingress Protection Rating | - | IP67 | ||
| 6 | Feedback | Position Sensor | - | Resolver |
생산 제품
전기 자동차용 모터
수냉식 - 승용차
수냉식 - 트럭1톤
수냉식 - 트럭2.5톤
수냉식 - 마을버스 (6em)
수냉식 - 대형버스 (보조동력)
수냉식 - 대형버스
수냉식 - 철도차량보수 (모터카)
공냉식 - 골프카트
공냉식 - 엔이브이 (NEV(7.5kw))
공냉식 - 엔이브이 (NEV)
공냉식 - 철도견인차량
저압모터
삼상전폐외선형
삼상플랜지전폐외선형
삼상방적보호형모터
내압방폭형모터
알루미늄모터
쿨링타워용모터 (AOC)
쿨링타워용모터 (FWP)
안전증방폭형모터
유압Unit모터
극수변환모터
벡터모터
스핀들모터
단상모터
입형다단펌프용 고효율모터
인버터 전용모터
고압모터

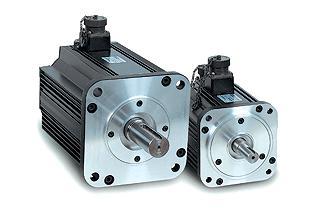

서보모터

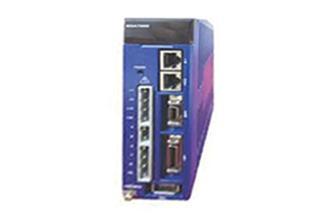

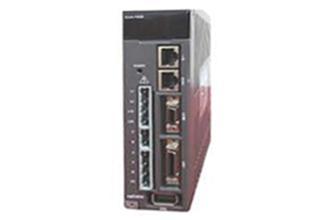

서보 드라이브

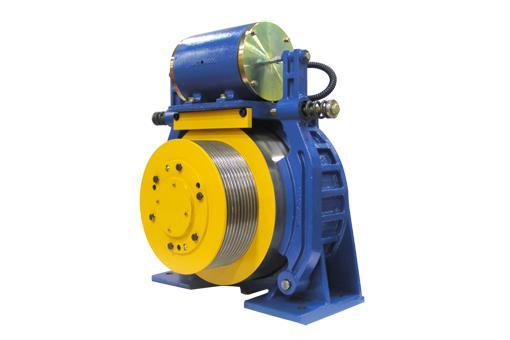

권상기
